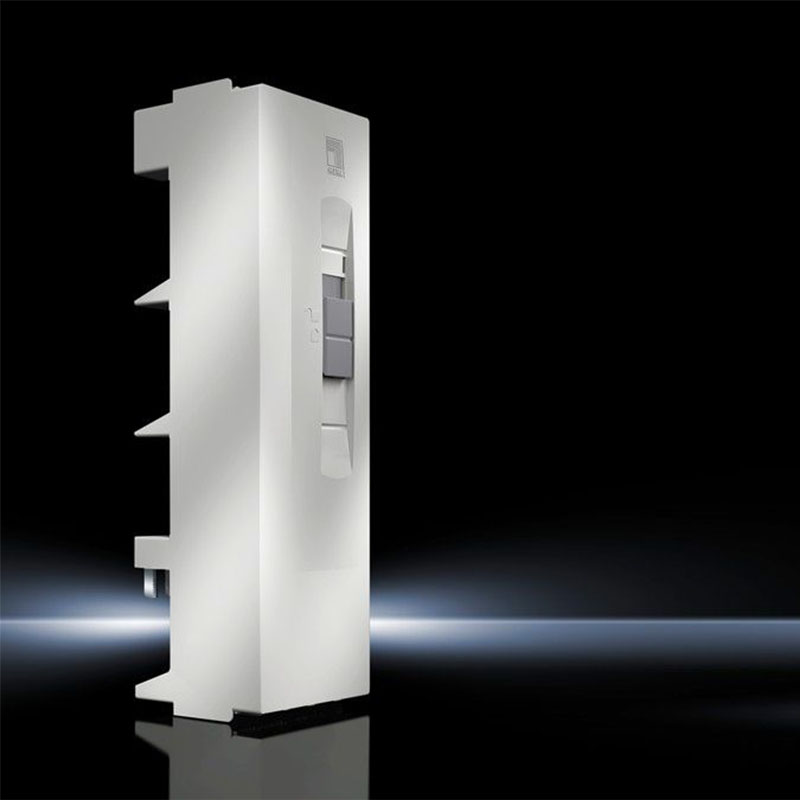

SV 9342224 连接器转换器124A,690V

型号:

SV 9342224

材料

盖板：ABS

机座：聚酰胺

防火性能符合 UL 94-V0

颜色

RAL 7035

额定电流 最大

125 A

额定工作电压

690 V, 4~

UL 电气值 (SCCR)

50 kA - 600 V，K5 类保险丝，最大 125 A，JDDZ/7

65 kA - 480 V，断路器，最大 125A，DIVQ/7

65 kA - 600 V，J 类保险丝，最大 400 A，JDDZ/7

导线出线

上/下

用于母线系统，中心距离为...

60 mm

说明

给出的技术数据可能与 UL 应用有所偏差

UL 认证，仅适用于与 AC 应用连接

DC 应用中的额定工作电压取决于母线支架 9340.050/9341.050/9342.050 内的母线排列。

极数

4 极

尺寸

宽度: 75 mm

高度: 270 mm

圆导线连接，细线带电缆芯线套管

10 ‐ 25 mm²

圆导线连接，多芯

16 ‐ 35 mm²

适合于母线

高度: 5, 10 mm

用于叠层铜母线的接线区（宽 x 高）

10 x 7.8 mm

认证

UL

用于母线厚度

25 mm

包装单元

1 件

净重

0.199 kg

毛重

0.632 kg

铜成分（kg/件）

0.07

税率号

85369010

EAN

4028177536807

ETIM 9

EC001531

ECLASS 8.0

27370304

产品描述

SV连接器转换器124A,690V
