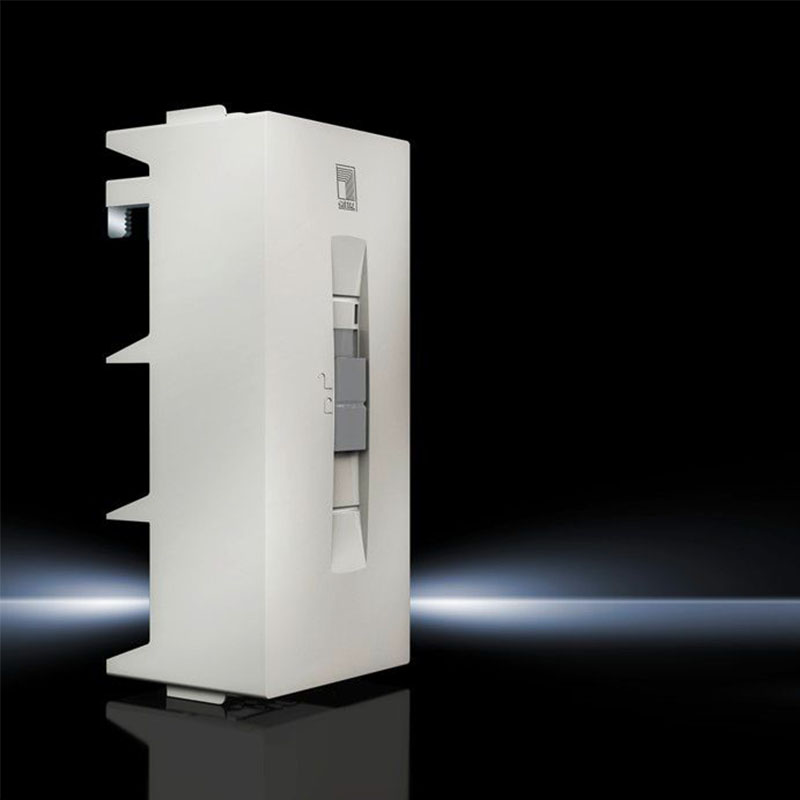

SV 9342270 连接适配器 250A 690V 3 极

型号:

SV 9342270

材料

盖板：ABS

机座：聚酰胺

防火性能符合 UL 94-V0

颜色

RAL 7035

额定电流 最大

250 A

额定工作电压

690 V, 3~

UL 电气值 (SCCR)

50 kA - 600 V，K5 类保险丝，最大 250 A，JDDZ/7

50 kA - 600 V，组合电机控制器，最大 250 A，NHJH/7

65 kA - 480 V，断路器，最大 250A，DIVQ/7

65 kA - 600 V，J 类保险丝，最大 400 A，JDDZ/7

导线出线

下面

用于母线系统，中心距离为...

60 mm

说明

给出的技术数据可能与 UL 应用有所偏差

UL 认证，仅适用于与 AC 应用连接

DC 应用中的额定工作电压取决于母线支架 9340.050/9341.050/9342.050 内的母线排列。

极数

3 极

尺寸

宽度: 90 mm

高度: 210 mm

圆导线连接，细线带电缆芯线套管

35 ‐ 120 mm²

圆导线连接，多芯

35 ‐ 120 mm²

适合于母线

高度: 5, 10 mm

用于叠层铜母线的接线区（宽 x 高）

18.5 x 15.5 mm

额定工作电压 （L1 + L2）

1000 V (直流)

额定工作电压 （L1 + L3）

1500 V (直流)

认证

UL

用于母线厚度

120 mm

包装单元

1 件

净重

0.699 kg

毛重

0.714 kg

铜成分（kg/件）

0.166

税率号

85369010

EAN

4028177503656

ETIM 9

EC001531

ECLASS 8.0

27370304

产品描述

SV 连接适配器 250A 690V 3 极
