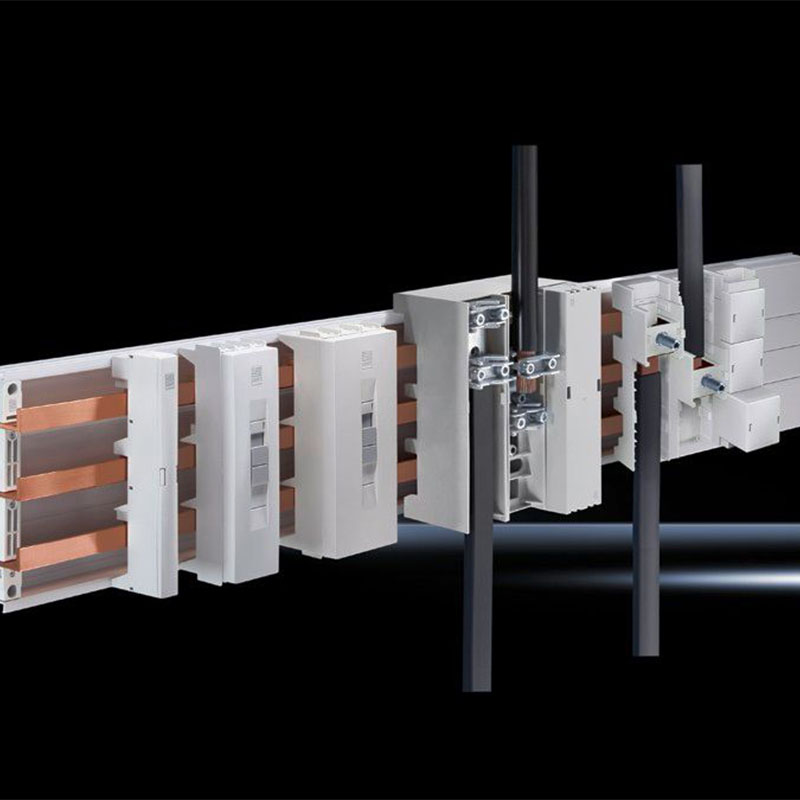

SV 9342310 连接适配器 800A, 690V

型号:

SV 9342310

材料

盖板：ABS

机座：聚酰胺

防火性能符合 UL 94-V0

颜色

RAL 7035

额定电流 最大

800 A

额定工作电压

690 V, 3~

UL 电气值 (SCCR)

65 kA - 480 V，断路器，最大 600A，DIVQ/7

65 kA - 600 V，L 类保险丝，最大 800 A，JDDZ/7

导线出线

上/下

用于母线系统，中心距离为...

60 mm

说明

给出的技术数据可能与 UL 应用有所偏差

UL 认证，仅适用于与 AC 应用连接

DC 应用中的额定工作电压取决于母线支架 9340.050/9341.050/9342.050 内的母线排列。

极数

3 极

尺寸

宽度: 150 mm

高度: 210 mm

圆导线连接，细线带电缆芯线套管

95 ‐ 185 mm²

圆导线连接，多芯

95 ‐ 300 mm²

适合于母线

高度: 5, 10 mm

用于叠层铜母线（母线厚度 5 mm 时）的接线区（宽 x 高）

33 x 26 mm

用于叠层铜母线的接线区（宽 x 高）

33 x 21 mm

用于叠层铜母线（母线厚度 10 mm 时）的接线区（宽 x 高）

33 x 21 mm

额定工作电压 （L1 + L2）

1000 V (直流)

额定工作电压 （L1 + L3）

1500 V (直流)

认证

UL

用于母线厚度

185 mm

包装单元

1 件

净重

1.74 kg

毛重

1.772 kg

铜成分（kg/件）

0.207

税率号

85369010

EAN

4028177525672

ETIM 9

EC001531

ECLASS 8.0

27370304

产品描述

SV 连接适配器 800A, 690V
