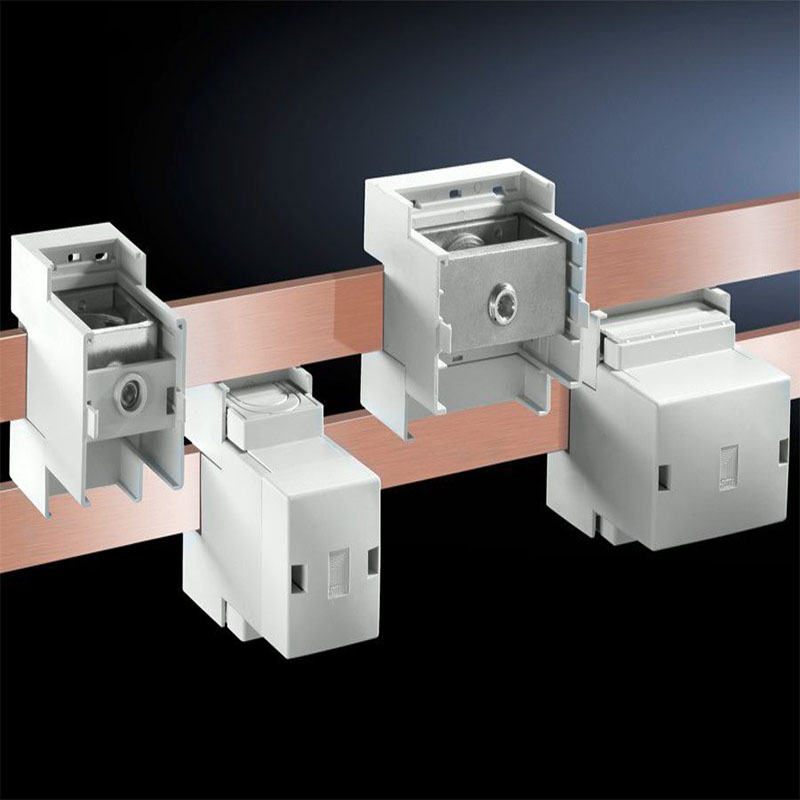

SV 9342311 连接块 1极，800A

型号:

SV 9342311

产品描述

适用于母线 12 x 5 至 30 x 10 mm 和 PLS 800/1600。

材料

机座：聚酰胺

盖板：ABS

防火性能符合 UL 94-V0

颜色

RAL 7035

供货范围

3 个接线柱，包括盖板

用于叠层铜母线（母线厚度 5 mm 时）的接线区（宽 x 高）

33 x 26 mm

用于叠层铜母线（母线厚度 10 mm 时）的接线区（宽 x 高）

33 x 22 mm

导线出线

上/下

额定电流 最大

800 A

UL 电气值 (SCCR)

65 kA - 480 V，断路器，最大 600A，DIVQ/7

65 kA - 600 V，L 类保险丝，最大 800 A，JDDZ/7

说明

在过压类别为 III 的情况下，额定工作电压为 1000 V (AC)。

在 2 极母线系统 (SV 9340.040) 上使用接线柱时，接线柱必须转动 180° 以便与 PE 母线连接。

尺寸

宽度: 50 mm

高度: 88 mm

圆导线连接，细线带电缆芯线套管

95 ‐ 185 mm²

圆导线连接，多芯

95 ‐ 300 mm²

包装单元

3 件

净重

1.227 kg

毛重

1.431 kg

铜成分（kg/件）

0.096

税率号

85369095

EAN

4028177625259

ETIM 9

EC002270

ECLASS 8.0

27400613

产品描述

连接块 1极，800A
