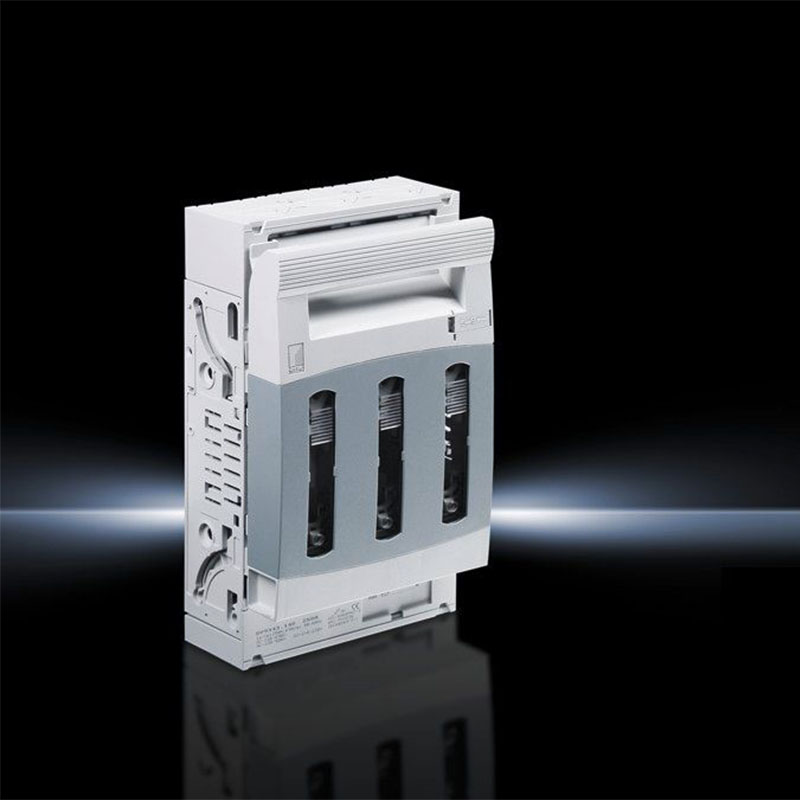

SV 9343100 NH-分离器 GR.1, 250A, 690V

型号:

SV 9343100

型式

适用于 60 mm 母线系统

材料

聚酰胺

防火性能根据 UL 94

触点轨道：镀银电解铜

颜色

主体架：RAL 7035

箱盖：RAL 7035/7001

用于叠层铜母线的接线区

接线区宽度: 20 mm

接线区高度: 3 mm

说明

连接 50－150 mm² 扇形导线。

用于母线系统，中心距离为...

60 mm

导线出线

上/下

接线方式

框型接线柱

最大额定工作电流

250 A

额定工作电压

690 V, 3~

用于 NH 规格

1

说明

标注的技术参数可能与 UR 标准应用有所不同。按 UR 标准应用时，只能与“特殊用途保险器”同时使用。

Test specification

IEC/DIN EN 60 947-3

DIN EN 60 269-2（保险器熔丝）

尺寸

宽度: 184 mm

高度: 298 mm

圆导线连接

35 ‐ 150 mm²

适合于母线

高度: 5, 10 mm

用于叠层铜母线的接线区

14 mm

极数

3 极

圆导体横截面

35 ‐ 150 mm²

包装单元

1 件

净重

2.1 kg

毛重

2.378 kg

铜成分（kg/件）

0.44

税率号

85369095

EAN

4028177540323

ETIM 9

EC000249

ECLASS 8.0

27371401

产品描述

SV NH-分离器 GR.1, 250A, 690V
